Fasádny systém SOFIT PANEL

Tento fasádny systém umožňuje vytvoriť atraktívne, ekonomické, ľahké a odolné opláštenie vetraných fasád priemyselných, administratívnych aj občianskych objektov.

Mám záujem

odvetrané plechové fasády - fasádny systém SOFIT PANEL LAMINA PREŠOV slovenský výrobca

SOFIT PANEL plechový obklad odvetranej fasády

Pri použití fasádneho systému SOFIT PANEL je možné realizovať zateplenie celej fasády budovy pri rešpektovaní najnovších poznatkov v oblasti tepelnej techniky. Tvar a konštrukčné riešenie systému umožňuje vytvoriť na fasáde objektu architektonicky zaujímavé, horizontálne a vertikálne členené rástry bez viditeľných kotviacich prvkov, čo dodáva fasáde exkluzívny vzhľad. Široký výber umiestnenia SOFIT PANEL-ov umožňuje prakticky vždy vystihnúť zámer architekta.

SOFIT PANEL je obdĺžnikový prvok do seba zapadajúcich zámkov. Panel sa kotví samoreznými skrutkami k nosnému roštu, vložením hornej hrany panelu do už ukotveného panelu a následným zaskrutkovaním dolnej hrany panelu.  Kotviace prvky sú skryté. Fasádne plechové obklady môžu byť orientované vertikálne alebo horizontálne.

Profil zámkového systému SOFIT PANEL

Zámkový profil sa skladá z troch častí:

  1. Hrana so zámkom
  2. Hrana so zasúvacím jazykom
  3. Čelo zámkového profilu



  • Zámkové spoje sú bez viditeľného kotvenia.
  • Panely je možné klásť horizontálne aj vertikálne.
  • Široká ponuka doplnkových klampiarskych prvkov.

Dĺžku zámkového fasádného systému dodávame v závislosti na rozvrhnutí fasády architektom. Dĺžka sa pohybuje v rozmedzí od 0,5 do 6 metrov. Špára vytvorená spojením dvoch zámkových profilov je  0 až 25 mm podľa Vašich požiadaviek.

popis nákres fasádny systém SOFIT PANEL LAMINA PREŠOV slovenský výrobca
výroba - fasádny systém SOFIT PANEL LAMINA PREŠOV slovenský výrobca
výroba fasádneho systému SOFIT PANEL LAMINA PREŠOV
výroba - fasádny systém SOFIT PANEL LAMINA PREŠOV slovenský výrobca
výroba - fasádny systém SOFIT PANEL LAMINA PREŠOV slovenský výrobca
Fasádny systém SOFIT PANEL LAMINA PREŠOV slovenský výrobca - spoje z blízka
Hrana so zasúvacím jazykom - fasádny systém SOFIT PANEL LAMINA PREŠOV nákres

Technické dáta SOFIT PANEL



MateriálTitánzinok - VM ZINC, LPL plech, Hliníkový plech, Medený plech
Hrúbka0,8-1mm
Šírka285-500mm
Dĺžka500-6000mm
Farbaneobmedzená podľa RAL

Cenníky a katalógy





fasádny systém Sofit panel výhody Lamina Prešov

Výhody fasádneho systému SOFIT PANEL

• farebná stálosť

• "STOP" tvorbe machu

• bezúdržbová

• bez trhlín a viditeľných prasklín

• samočistiaca

• bývanie bez plesní a vlhka

• trvalá ochrana muriva

Fasádny systém SOFIT PANEL od LAMINY PREŠOV na fasáde garáže

Montáž plechovej fasády SOFIT PANEL



Zámkový profil SOFIT PANEL  používa skryté kotviace prvky, ktoré sa nachádzajú v zadnej časti spoja. Zámkové profily SOFIT PANEL sa pripevňujú priamo do roštu samoreznými skrutkami umiestnenými vo fixnej zóne profilu. Dĺžka tejto zóny je maximálne 1,80 m (pri vertikálnej pokládke sa nachádza na hornej časti profilu, pri horizontálnej pokládke v strednej časti). Pri profiloch kratších ako 1,80 m sa používajú len samorezné skrutky. Mimo fixnej zóny sa profily upevňujú pomocou dilatačných príponiek.



Pokládka zámkového profilu SOFIT PANEL

• Pokládka horizontálnych zámkových profilov SOFIT PANEL

Pokládka sa prevádza zhora dole v horizontálnych radách, zasúvacia časť (zámok) sa nachádza hore.

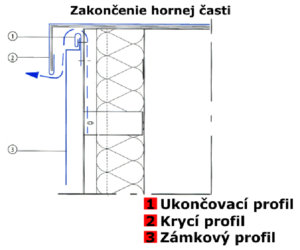

Zakončenie hornej časti

Na rošt sa pripevní ukončovací profil. Uistíme sa, že krycí profil, ktorý sa položí neskôr prekryje obklad o 30mm.

Nákres - Zakončenie hornej časti fasádny systém SOFIT PANEL LAMINA PREŠOV

Pozdĺžne spojenie

Každá z príponiek je zasunutá až na koniec drážky horného profilu a upevnená na rošt. Profily spodnej rady sa zasunú do príponky a drážky horných profilov

Nákres - Pozdĺžne spojenie fasádny systém SOFIT PANEL LAMINA PREŠOV

Priečne spojenie

Vertikálny priebežný spoj: Prvky roštu musia byť umiestnené pozdĺž každého vertikálneho spoja medzi profilmi.



Nákres - Priečne spojenie fasádny systém SOFIT PANEL LAMINA PREŠOV

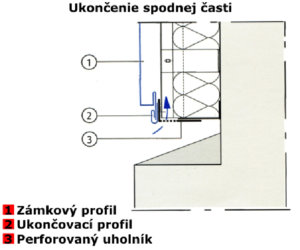

Ukončenie spodnej časti

Najskôr sa položí ukončovací profil, potom posledná rada profilov. Z vonkajšej časti stredovej fixnej zóny je nutné predvŕtať podlhovastý otvor. Prevádza sa oproti každému z upevňovacích prvkov. Použité skrutky musia byť povinne doplnené o tesniacu podložku z vulkanizovanej EPDM.

nákres - Ukončenie spodnej časti fasádny systém SOFIT PANEL LAMINA PREŠOV

• Pokládka vertikálnych zámkových profilov SOFIT PANEL

Smer pokládky musí byť určený nákresom. Obvykle sa začína na boku budovy. Najskôr upevníme zasúvaciu časť zámkového profilu ležiacu v opačnom smere pokládky.

Ukončenie spodnej časti

Skôr ako položíme prvú radu zámkových profilov upevníme spodný lemovací profil.

Nákres - Ukončenie spodnej časti fasádny systém SOFIT PANEL LAMINA PREŠOV

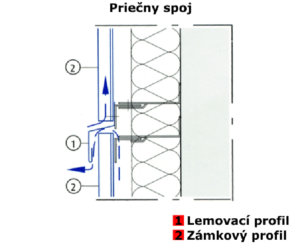

Priečny spoj

Priebežný horizontálny spoj -  na rošt upevníme lemovací profil, ktorý cez zámkové profily presahuje minimálne o 30 mm.

Nákres - Priečny spoj fasádny systém SOFIT PANEL LAMINA PREŠOV

Priečne spojenie (kópia)

K ukončeniu hornej časti slúži krycí profil, ktorý prekryje zámkové profily aspoň o 30 mm.





Nákres - Priečne spojenie (kópia) SOFIT PANEL LAMINA PREŠOV

Použitie zámkových profilov na prístupných častiach budovy

Pri horizontálnej aj vertikálnej pokládke pri stenách, ktoré sa nachádzajú na prízemí alebo vedú cez lóže či balkóny sa do hĺbky profilu vkladá jedľová doska alebo doska na báze dreva hrubá 22 mm. Dbáme na zlučiteľnosť s použitým materiálom fasády. Dosku pripevníme skôr ako budeme pokladať profily.

Použitie zámkových profilov na prístupných častiach budovy fasádny systém SOFIT PANEL LAMINA PREŠOV
